Disgrifiad Cynnyrch Cyffredinol

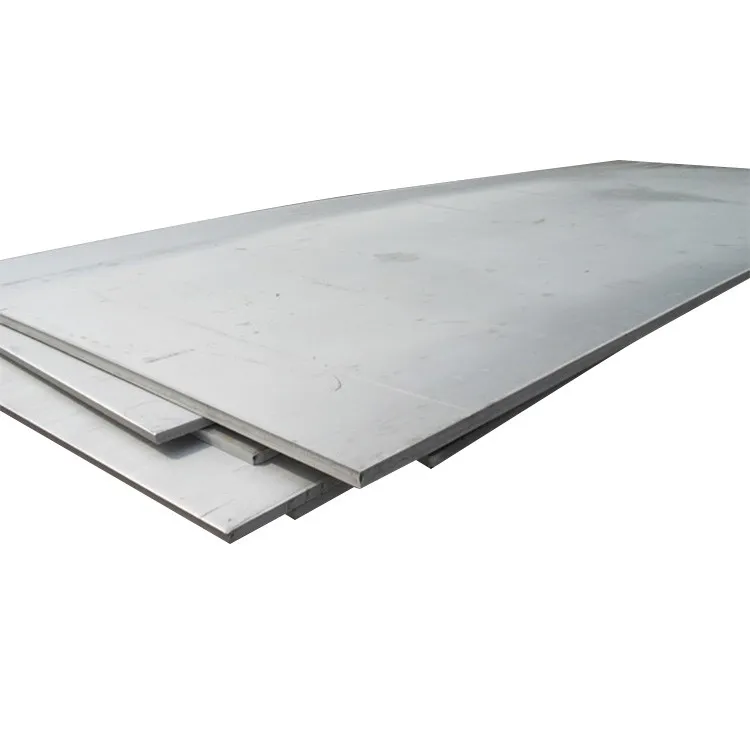

Yr ASTM A709 yw'r Fanyleb Safonol ar gyfer Dur Strwythurol ar gyfer Pontydd ac mae'n cwmpasu carbon, aloi isel cryfder uchel, a duroedd aloi wedi'u diffodd a'u tymheru a ddefnyddir fel platiau strwythurol wrth adeiladu pontydd. O'r pum gradd y mae SSAB yn eu cynnig, mae gan dair gradd Fynegai Ymwrthedd Cyrydiad Atmosfferig uwch ASTM G101 o Fwy na neu'n hafal i 6.0.
Dimensiynau sydd ar gael
Cuddio/Dangos colofnau penodol GOLygu
| GRADD | TRYCHWCH (mewn) |
LLED (mewn) |
HYD (mewn) |
|---|---|---|---|
| 36 | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36T | 0.1875 - 3.00 | 72 - 120 | 240 - 1200 |
| 36F | 0.1875 - 2.00 | 72 - 120 | 240 - 1200 |
Lled:Holwch am led platiau sy'n llai na 72 modfedd a thros 120 i mewn. Holwch am led sy'n fwy na 96 modfedd am drwch llai na 0.250 modfedd.
Hyd:Holwch am hydoedd platiau sy'n fwy na'r uchafsymiau a restrir. Gall hyd plât gael ei gyfyngu gan uchafswm pwysau plât unigol o 66,000 lbs. Hyd plât uchafswm o 960 i mewn. ar gyfer trwch sy'n llai na 7/16 yn.
Priodweddau Mecanyddol
Perfformir profion tynnol i'r cyfeiriad traws yn unol â gofynion ASTM A370.
Cuddio/Dangos colofnau penodol GOLygu
| GRADD | TRYCHWCH (mewn) |
CRYFDER YIELD1) (MIN ksi) |
CRYFDER TENSILE (ksi) |
ElongATION MEWN 2"2) (MIN %) |
ElongATION MEWN 8"2) (MIN %) |
|---|---|---|---|---|---|
| 36 | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36T | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
| 36F | 0.1875 - 3.00 | 36 | 58 - 80 | 23 | 20 |
1)Cryfder cnwd wedi'i fesur fel {{0}}.2% wedi'i wrthbwyso neu 0.5% o estyniad dan lwyth.
2)Ar gyfer platiau ehangach na 24 i mewn, mae'r gofyniad elongation yn cael ei leihau gan ddau bwynt canran. Gweler addasiadau gofyniad elongation yn adran Prawf Tensiwn Manyleb ASTM A6.
Priodweddau Effaith
Cuddio/Dangos colofnau penodol GOLygu
| GRADD | TRYCHWCH (mewn) |
MIN EGNI CYFARTALEDD HIROL1) (ft-lbs) |
MIN GWERTH UNIGOL LAWR1) (ft-lbs) |
PARTH 1 TYMOR PRAWF | PARTH 2 TEMP PRAWF | PARTH 3 TYMOR PRAWF |
|---|---|---|---|---|---|---|
| 36F | 0.1875 - 2.00 | 25 | - | 70 oF | 40 oF | 10 oF |
| 36T | 0.1875 - 3.00 | 15 | 20 | 70 oF | 40 oF | 10 oF |
| GRADD | TRYCHWCH (mewn) |
MIN EGNI CYFARTALEDD HIROL1) (ft-lbs) |
MIN GWERTH UNIGOL LAWR1) (ft-lbs) |
PARTH 1 TYMOR PRAWF | PARTH 2 TEMP PRAWF | PARTH 3 TYMOR PRAWF |
|---|
1)Profi effaith CVN yn unol ag ASTM A673.
Holwch am orchmynion sy'n gofyn am brawf effaith CVN.
Cyfansoddiad Cemegol
Cuddio/Dangos colofnau penodol GOLygu
| Trwch (yn) | C 1) (MAX wt %) |
MN 1) (wt %) |
P (MAX wt %) |
S (MAX wt %) |
OS (wt %) |
CU 2) (MIN wt %) |
|---|---|---|---|---|---|---|
| 0.1875 - 0.750 | 0.25 | - | 0.030 | 0.030 | 0.40 | 0.20 |
| 0.751 - 1.500 | 0.25 | 0.80 - 1.20 | 0.030 | 0.030 | 0.40 | 0.20 |
| 1.501 - 2.500 | 0.26 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
| 2.501 - 3.000 | 0.27 | 0.80 - 1.20 | 0.030 | 0.030 | 0.15 - 0.40 | 0.20 |
1)Ar gyfer pob gostyngiad o {{0}}.01% yn is na'r uchafswm carbon penodedig, caniateir cynnydd o 0.06% manganîs uwchlaw'r uchafswm penodedig hyd at uchafswm o 1.35%.
2)Lleiafswm copr pan nodir dur copr.
