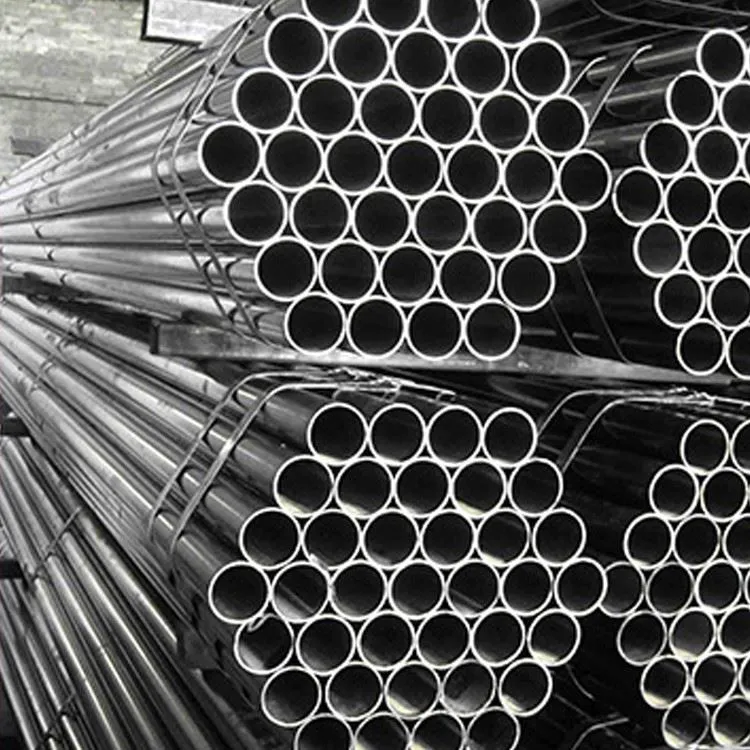

Boeler Aloi-Dur Dur ASTM A209 Gradd T1 a Thiwbiau Superheater
Safon: ASTM A209/A209M
Manyleb Safonol ar gyfer Boeler Aloi-Dur Carbon-Molybdenwm Di-dor a thiwbiau superheater
Mae Tiwbiau Dur Di-dor ASTM A209 Gradd T1 yn ymdrin â thrwch wal lleiaf, di-dor, dur aloi carbon-molybdenwm, boeler a thiwbiau uwch-wresogydd.
Mae ASTM A2{{10}9 Boeler Aloi-Dur Carbon-Molybdenwm Di-dor Gradd T1 a Thiwbiau Superheater yn gorchuddio tiwbiau 1 ⁄ 2 i 5 i mewn. [12.7 i 127mm] yn gynwysedig, mewn diamedr allanol a {{14} }.035 i 0.500 i mewn [0.9 i 12.7 mm], yn gynhwysol, yn y wal leiaf trwch.
Boeler Aloi-Dur Dur ASTM A209 Gradd T1 a Thiwbiau Superheater Manylion Cyflym
Gweithgynhyrchu: Proses ddi-dor, wedi'i orffen yn boeth neu wedi'i orffen yn oer
Trwch wal(WT): 0.9 mm--12.7 mm.
Diamedr allanol (OD): 12.7 mm--127 mm
Hyd: 6M neu hyd penodedig yn ôl yr angen.
Diwedd: Diwedd Plaen, Diwedd Beveled, Treaded
Gwybodaeth Ychwanegol
Porthladd Cludo: Tianjin, Tsieina
Telerau Talu: T / T, LC
Dosbarthu: 7-15 diwrnod ar ôl talu
Arwyneb: Bydd tiwbiau'n cael eu farneisio (Tu allan yn unig) i atal rhwd.
Marcio: Safonol + Dur Gradd + Maint + Gwres Rhif + Rhif Lot
Pecyn: Bwndeli (hecsagonol), Blychau Pren, Cratiau (dur / pren) neu yn ôl yr angen
Deunyddiau a Gweithgynhyrchu
Lleddir y dur.
Rhaid i'r tiwbiau gael eu gwneud trwy'r broses ddi-dor a byddant naill ai wedi'u gorffen yn boeth neu'n oer, fel y nodir.
Triniaeth Gwres
Rhaid trin tiwbiau gorffenedig poeth â gwres ar dymheredd o 1200 gradd F [650 gradd] neu uwch.
Rhaid i diwbiau gorffenedig oer, ar ôl y gorffeniad oer terfynol, gael eu trin â gwres ar dymheredd o 1200 gradd F [650 gradd ] neu uwch, neu gellir dodrefnu tiwbiau yn y cyflwr anelio llawn, anelio isothermol, neu wedi'i normaleiddio a'i dymheru.
Cyfansoddiad Cemegol ASTM A209 Gradd T1
| Elfen | Cyfansoddiad, % |
| Gradd T1 | |
| Carbon | 0.10–0.20 |
| Manganîs | 0.30–0.80 |
| Ffosfforws, uchafswm | 0.025 |
| Sylffwr, uchafswm | 0.025 |
| Silicon | 0.10–0.50 |
| Molybdenwm | 0.44–0.65 |
Priodweddau Mecanyddol ASTM A209 Gradd T1
| Gradd T1 | |
| Cryfder tynnol, min, ksi [MPa] | 55 [380] |
| Cryfder cynnyrch, min, ksi [MPa] | 30 [205] |
| Elongation mewn 2 modfedd neu 50 mm, min, % | 30 |
| Ar gyfer profion stribed hydredol rhaid gwneud didyniad ar gyfer pob 1 ⁄ 32 -mewn. [0.8-mm] gostyngiad mewn trwch wal o dan 5 ⁄ 1 6 i mewn. [8 mm] o estyniad sylfaenol sylfaenol y ganran ganlynol | 1.50 A |
| Pan dalgrynnu safonol 2-i mewn. neu 50- hyd gage mm neu sbesimen o faint cymesurol llai gyda'r hyd gage hafal i 4D (pedair gwaith y diamedr) yn cael ei ddefnyddio | 22 |
| Rhif Caledwch Brinell (Tiwbiau 0.200 i mewn [5.1 mm] a throsodd yn Trwch Wal), HBW | 146 |
| Rhif Caledwch Rockwell (Tiwbiau yn llai na 0.200 i mewn [5.1 mm] mewn Trwch Wal), HRB |
80 |
Profion
Prawf Tensiwn - Rhaid gwneud un prawf tensiwn ar sbesimen ar gyfer llawer o ddim mwy na 50 o diwbiau. Rhaid cynnal profion tensiwn ar sbesimenau o ddau diwb ar gyfer llawer o fwy na 50 o diwbiau
Prawf gwastadu - Rhaid gwneud un prawf gwastatáu ar sbesimenau o bob pen i un tiwb gorffenedig.
Prawf fflachio - Rhaid gwneud un prawf fflachio ar sbesimenau o bob pen i un tiwb gorffenedig.
Bydd profion caledwch-Brinell neu brofion caledwch Rockwell yn cael eu gwneud ar sbesimenau o ddau diwb o bob lot.
Goddefiannau dimensiwn Boeler Aloi-Dur ASTM A209 a thiwbiau uwch-wresogydd
Goddef Trwch Waliau
| Trwch Wal, % | ||||||||
| Y tu allan Diamedr i mewn [mm] |
0.095 [2.4] ac iau | Dros {{0}}.095 i 0.150 [2.4 i 3.8], gan gynnwys |
Dros {{0}}.150 i 0.0180 [3.8 i 4.6], gan gynnwys |
Dros 0.180 [4.6] | ||||
| Drosodd | Dan | Drosodd | Dan | Drosodd | Dan | Drosodd | Dan | |
| Tiwbiau Di-dor, Gorffen Poeth | ||||||||
| 4 [100] ac o dan |
40 | 0 | 35 | 0 | 33 | 0 | 28 | 0 |
| Dros 4 [100] | .... | .... | 35 | 0 | 33 | 0 | 28 | 0 |
| Tiwbiau Di-dor, Gorffen Oer | ||||||||
| Drosodd | Dan | |||||||
| 1 1 ⁄ 2 [38.1] ac iau | 20 | 0 | ||||||
| Dros 1 1 ⁄ 2 [38.1] | 22 | 0 | ||||||
